Nerezové kruhové trubky a čtvercové nebo obdélníkové trubky, tzv. jekly, patří mezi nejpoužívanější polotovary ve stavebnictví, strojírenství i zámečnické výrobě. Přesto se při návrhu konstrukce často objevuje stejná otázka: Který profil bude lepší?
Na první pohled se může zdát, že jde pouze o rozdíl ve tvaru. Ve skutečnosti však správná volba ovlivňuje pevnost konstrukce, způsob výroby, náročnost montáže i výslednou cenu. Profil, který je ideální pro zábradlí nebo potrubí, nemusí být vhodný pro nosný rám nebo technologickou konstrukci.
O jakém zboží se dnes budeme bavit?
Co se v článku dozvíte
- Jaký je rozdíl mezi kruhovou trubkou a jeklem
- Kde se jednotlivé profily používají nejčastěji
- Jaké mají výhody a nevýhody
- Kdy zvolit kruhovou trubku a kdy jekl
- Pět otázek, které vám pomohou vybrat správný profil

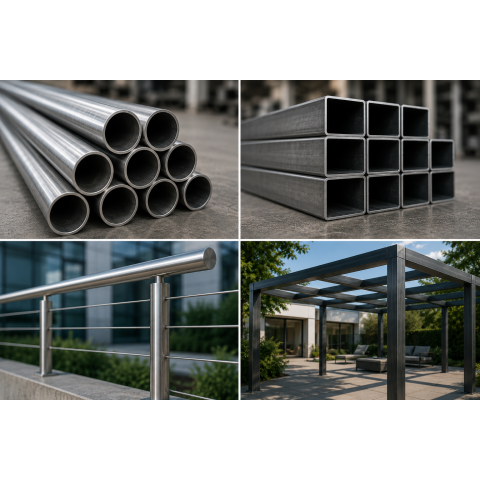

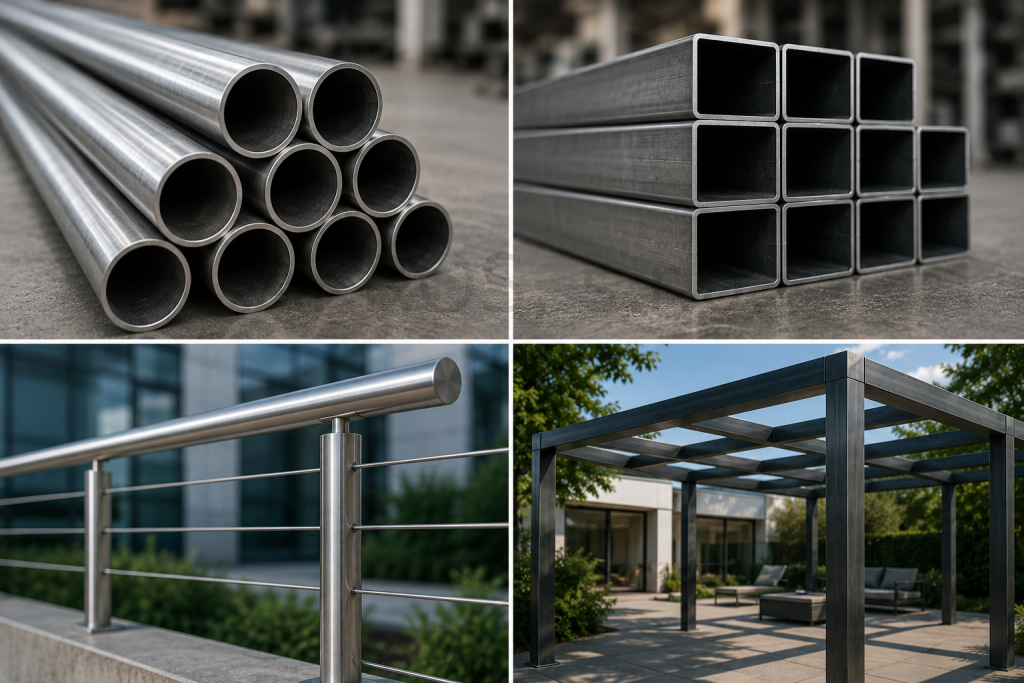

Jaký je rozdíl mezi kruhovou trubkou a jeklem
Základní rozdíl je jednoduchý – kruhová trubka má kruhový průřez, zatímco jekl má čtvercový nebo obdélníkový průřez. Nutno podotknout, že označení „jekl" je zažitý lidový název převzatý z němčiny. V normách a technické dokumentaci se běžně používají pojmy čtvercová nebo obdélníková trubka.
Právě tvar průřezu výrazně ovlivňuje mechanické vlastnosti profilu. Každý z nich se totiž jinak chová při zatížení, jinak se spojuje a jinak se s ním pracuje při výrobě. Kruhová trubka rozkládá zatížení rovnoměrně po celém svém obvodu. Díky tomu dobře odolává kroucení a často se používá tam, kde působí síly z různých směrů.
Jekl naopak nabízí rovné stěny a ostré hrany. To usnadňuje spojování, svařování i montáž dalších komponentů. Zároveň dokáže při správném návrhu nabídnout velmi vysokou tuhost konstrukce.
Nejde tedy jen o to, co lépe vypadá. Důležité je především to, jakou funkci bude profil v konstrukci plnit.
Kde se nerezová kruhová trubka nejčastěji používá
Kruhové trubky se používají všude tam, kde je potřeba rovnoměrně rozkládat zatížení nebo kde je profil namáhán z více směrů současně.
Díky kruhovému průřezu mají velmi dobrou odolnost proti kroucení a často se využívají také tam, kde hraje roli vzhled nebo snadná údržba – kruhový tvar usnadňuje čištění, protože neobsahuje rohy, ve kterých by se mohly usazovat nečistoty. Právě proto jsou kruhové trubky často používané například v potravinářství, farmacii nebo gastronomii.
Nevýhodou může být složitější napojování dalších prvků. Pokud potřebujete přivařit konzolu, desku nebo jiný profil, bývá práce s kruhovým průřezem náročnější než u jeklu.
Kde se kruhové trubky používají nejčastěji:
- Potrubní systémy: rozvody vody, stlačeného vzduchu, plynů, chemikálií. Kruhový průřez je optimální pro rovnoměrné rozložení tlaku.
- Potravinářství a farmacie: trubky s kvalitně opracovaným vnitřním povrchem určené pro technologické rozvody a provozy s vysokými hygienickými nároky.
- Zábradlí a madla: kulatý tvar je ergonomický a estetický, snadno se uchopí.
- Výměníky tepla a reaktory: trubky přenášejí teplo mezi médii nebo slouží jako sálavé trubky v průmyslových pecích.
- Konstrukční sloupky a obloukové prvky: kruhová trubka dobře odolává tlakovému zatížení a je vhodná pro sloupkové aplikace nebo prvky s kulatým opracováním.
Kde se nerezová čtvercová nebo obdélníková trubka nejčastěji používá
Jekl je jedním z nejoblíbenějších konstrukčních profilů vůbec. Rovné stěny a pravé úhly výrazně usnadňují výrobu, spojování i montáž dalších komponentů. Proto se s jekly setkáte prakticky ve všech typech rámových a nosných konstrukcí.
Velkou výhodou je také efektivní využití prostoru. Jekly se snadno skládají do pravoúhlých sestav a vytvářejí kompaktní konstrukce s minimem nevyužitého místa.
Právě proto bývají často první volbou všude tam, kde je důležitá jednoduchá výroba a dobrá konstrukční tuhost.
Na druhou stranu nejsou ideální tam, kde je potřeba zajistit proudění média nebo kde hraje hlavní roli hygiena a snadné čištění.
Kde se jekly používají nejčastěji:
- Rámy a nosné konstrukce: brány, ploty, průmyslové rámy, ocelové regály – čtvercový nebo obdélníkový profil se snadněji svařuje do pravoúhlých konstrukcí.
- Kovový nábytek a interiérové prvky: stoly, police, podnože – jekl dodává čistý industriální vzhled.
- Strojní konstrukce a kryty: tam, kde se díly přikládají k rovné ploše a kde záleží na přesné montáži.
- Zábradlí s výplní a schodiště: obdélníkový profil se snadno kombinuje s výplněmi, sklem nebo plochými pásnicemi.
- Nosníky a vzpěry: obdélníkový jekl dobře přenáší ohyb, pokud je orientován správnou stranou vzhůru.
Častá chyba: Porovnávání pouze podle pevnosti
Jednou z nejčastějších chyb je snaha zjistit, zda je „pevnější kruhová trubka, nebo jekl".
Takto položená otázka ale nemá jednoznačnou odpověď.
Pevnost neurčuje pouze tvar profilu, ale také jeho rozměry, tloušťka stěny, délka, způsob uložení a směr zatížení.
V některých situacích vyjde lépe kruhová trubka, jindy jekl. Například při namáhání krutem bývá výhodnější kruhový profil. U mnoha rámových konstrukcí naopak nabízí lepší poměr mezi pevností a jednoduchostí výroby právě jekl.
Pokud jde o technicky náročnější konstrukci, vyplatí se vždy posuzovat konkrétní návrh, nikoliv pouze samotný tvar průřezu.
Pět otázek, které vám pomohou vybrat správný profil
Pokud si nejste jistí, zkuste si odpovědět na následující otázky:
Bude profil sloužit jako potrubí?
Pak je téměř vždy správnou volbou kruhová trubka.
Potřebujete rám nebo nosnou konstrukci?
Ve většině případů bude praktičtější jekl.
Je důležitý vzhled?
U zábradlí, madel nebo pohledových prvků bývá častější volbou trubka s kruhovým profilem.
Budete na profil přivařovat další prvky?
Jekl zpravidla nabízí jednodušší výrobu i montáž.
Bude konstrukce vystavena vysokému zatížení?
Pak je potřeba posuzovat celý návrh, nikoliv jen samotný tvar profilu.
| Kritérium | Kruhová trubka | Jekl |
|---|---|---|
| Tvar průřezu | Kruhový | Čtvercový nebo obdélníkový |
| Odolnost proti kroucení | Velmi dobrá | Dobrá |
| Spojování a svařování | Náročnější | Jednodušší |
| Hygiena a čištění | Velmi snadné | Složitější kvůli rohům |
| Vzhled | Hladký a elegantní | Technický a hranatý |
| Využití prostoru | Horší | Lepší |
| Typické použití | Potrubí, zábradlí, madla, potravinářství, farmacie | Rámy, konstrukce, strojní konstrukce, nábytek |
Potřebujete poradit s výběrem?
Nerezová kruhová trubka ani jekl nejsou univerzálně lepší volbou. Každý profil má své výhody a ideální použití. Správné řešení vždy závisí na konkrétní konstrukci, způsobu zatížení i prostředí, ve kterém bude výrobek fungovat. Pokud si nejste jisti výběrem nebo řešíte atypické použití, ozvěte se nám – rádi vám poradíme s jakostí materiálu, rozměrem i provedením profilu.
FAQ
Jaký je základní rozdíl mezi kruhovou trubkou a jeklem?
Kruhová trubka má kruhový průřez, zatímco jekl čtvercový nebo obdélníkový. Trubka s kruhovým profilem lépe odolává kroucení a rovnoměrně rozkládá zatížení po obvodu, jekl díky rovným stěnám usnadňuje svařování a montáž do pravoúhlých konstrukcí.
Je jekl totéž co čtvercová nebo obdélníková trubka?
Ano. Jekl je zažitý lidový název pro trubku s hranatým profilem. V technické dokumentaci a normách se běžně používá označení čtvercová trubka nebo obdélníková trubka.
Kdy zvolit kruhovou trubku místo jeklu?
Když má profilem proudit médium, nebo když potřebujete kulatý, ergonomický a snadno čistitelný tvar. Typicky u madel, zábradlí nebo sloupků.
Kdy zvolit jekl místo trubky s kruhovým profilem?
Při stavbě rámů, bran, regálů, nábytku nebo jakékoli konstrukce, kde se díly přivařují k rovným plochám.
Je jekl pevnější než kruhová trubka?
Nelze říct obecně. Pevnost závisí na rozměrech, tloušťce stěny a směru zatížení. Trubka s kruhovým profilem zpravidla lépe odolává kroucení, zatímco jekl může při správné orientaci efektivněji přenášet ohybové zatížení.
