Věděli jste, že se délka vrutů a šroubů měří dvěma odlišnými způsoby? V některých krajních situacích může omyl při nákupu vést až ke zbytečným škodám. Rozdíl je to celkem logický, ale určitě málo a ne dost často komunikovaný.
O jakém sortimentu se dnes budeme bavit?
Jak se měří délka nerezových vrutů?

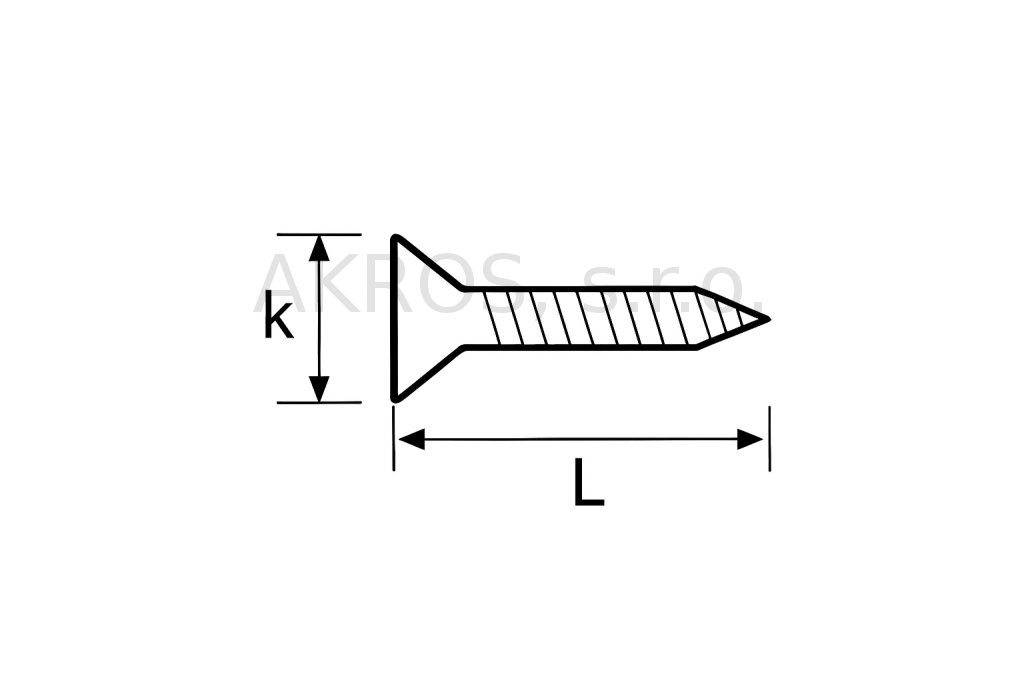

Vrut do dřeva je typicky určen tak, že se měří od hrotu až po konec hlavy – tedy celková délka včetně hlavy.
- Platí to zejména u vrutů se zápustnou hlavou, které se při montáži zahloubí do materiálu. Z toho důvodu počítáme celou délku včetně tvarované části hlavy, protože hlava se stává součástí spoje po jejím zapuštění.
- Velice podobný princip platí i u vrutů s čočkovou hlavou – zde se měří včetně kužele zapuštění, ale oblý vršek hlavy se nezahrnuje.
Výjimku z pravidla ale tvoří vruty s půlkulatou, talířovou nebo okrasnou hlavou, tedy ty, kde hlava záměrně zůstává viditelná nad povrchem, kde se měří bez hlavy, z hlavy, tedy pouze délka závitové části od špičky po začátek hlavy.
Specifická je situace u vrutů do dřeva se šestihrannou hlavou (DIN 571 a podobné):
- Opět se měří pouze délka těla vrutu, bez samotné hlavy. Šestihrannou hlavou se manipuluje klíčem, a ta není součástí funkční délky spoje.
Jak se měří délka nerezových šroubů?
U metrických šroubů nejčastěji platí, že se délka měří pouze od dosedací plochy hlavy po konec závitu – tedy samotná hlava do délky nepatří. Výjimku tvoří šrouby se zápustnou hlavou, jejichž hlava se zapouští do materiálu a nevyčnívá, se do délky obvykle započítává celá zápustná hlava.
Platí toto pravidlo vždy? Existují výjimky?
Obecně je přístup standardizován, ale s rostoucím množstvím typů a tvarů vrutů a šroubů existují určité výjimky:
- Výrobci mohou označovat délku podle svého katalogu nebo podle zvyklostí v daném oboru. Renomovaní výrobci se drží norem DIN/ISO, zatímco levnější sortiment se může lišit.
- U některých speciálních konstrukčních vrutů nebo šroubů mohou katalogy uvádět jak délku s hlavou, tak i délku těla bez hlavy, případně délku závitu (často u vrutů s částečným závitem, např. 5×60/35: 60 mm celkem, 35 mm má závit).
Jak bezpečně zjistím, jak byla délka měřena?
Spolehlivě zjistíte způsob měření:
- Nahlédněte do technického listu, katalogu výrobce nebo přímo na stránkách prodejce, kde bývá obrázek s kótami.
- Lepší výrobci nebo e-shopy přímo v popisku upřesňují, zda jde o celkovou délku nebo délku bez hlavy.
- Pokud není popis jasný, použijte posuvné měřítko („šupleru“), změřte vlastní vrut nebo šroub a porovnejte s katalogovou hodnotou.
- U nerezových šroubů a vrutů platí stejné základní měřicí zásady, ale normy (např. DIN, ISO) mohou určovat odlišnosti – některé katalogy staví na těchto normách.
Kdy by se člověk mohl splést a co by to způsobilo?
Při výměně nebo objednávce spojovacího materiálu zadáte např. nerezový vrut 60 mm, očekáváte délku včetně hlavy, ale obdržíte jen délku těla (nebo naopak). Spoj může vyjít krátký (nedrží dobře) nebo příliš dlouhý (může poškodit podklad, prorazit materiál).
Doporučení pro praxi
- Než objednáte: Vizualizujte spoj a ověřte, zda potřebujete délku s hlavou nebo bez ní.
- Ověřte katalogové značení (obrázek s kótami nebo slovní popis).
- U nerezových šroubů a vrutů vždy brát v úvahu vyšší náklady na pořízení i případnou výměnu při omylu.
- Při montáži zkontrolujte také rozměry hlavy a možnost jejího zasazení do konstrukce.
Shrnutí
Rozdíly v měření délky vrutů a šroubů nejsou zanedbatelné a při nesprávné volbě hrozí obtížná instalace, oslabení spoje nebo dokonce ohrožení celé konstrukce. Orientace podle typu hlavy a podle standardního značení vám při práci s nerezovými vruty a šrouby ušetří nejen čas, ale i peníze, a především zajistí bezpečný výsledek.
Chcete-li mít opravdu jasno, vždy ověřte, jak byla délka vámi vybraného vrutu nebo šroubu změřena – ať už v katalogu, v technickém listu, nebo vlastním měřením.
