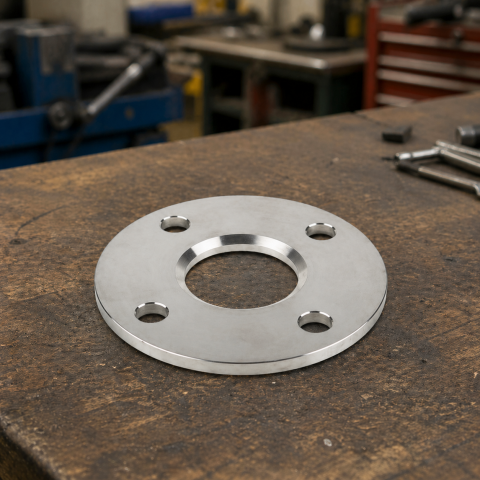

Příruba je strojní součást pro rozebíratelné spojení potrubí, armatur a zařízení. Používá se tam, kde má být spoj těsný, pevný a zároveň servisovatelný bez řezání nebo destrukce. Při výběru rozhoduje hlavně typ připojení, norma a tlaková třída, materiál a provozní prostředí. Níže najdete rychlé srovnání typů, kritéria výběru i časté chyby.
O jakém zboží a službách se dnes budeme bavit?
Co se dnes dočtete?
- Kdy dává příruba smysl
- Z čeho se skládá přírubový spoj
- Jaké typy přírub se používají
- Jak vybírat správnou přírubu
- Co znamenají normy a označení PN
- Kdy zvolit nerezovou přírubu
- Kdy je lepší jiný typ spoje
- FAQ
Kdy dává příruba smysl
Příruba se používá tam, kde potřebujete spoj rozebrat kvůli servisu, revizi, výměně nebo čištění. Oproti svaru přináší výhodu v tom, že spoj lze znovu otevřít a utěsnit.
Typicky dává smysl, když potřebujete:
- spojit potrubí s armaturou, čerpadlem nebo nádobou
- udržet těsnost média
- řešit větší průměry a normované připojení
- zachovat možnost budoucí demontáže
Z čeho se skládá přírubový spoj
Příruba není samostatné řešení, ale část celého spoje. Běžný přírubový spoj tvoří dvě příruby, šrouby, těsnění a navazující potrubí nebo zařízení.
V praxi proto nestačí vybrat jen „správnou přírubu“. Stejně důležité je sladit těsnění, spojovací materiál, dosedací plochy a protikus.
Jaké typy přírub se používají
Ploché přivařovací příruby
Nejběžnější varianta pro standardní průmyslové aplikace. Jsou vhodné tam, kde chcete běžné přírubové napojení s dobrým poměrem mezi jednoduchostí, cenou a servisovatelností.
Krkové příruby
Používají se při vyšším tlakovém nebo teplotním namáhání. Díky konstrukci lépe rozkládají napětí, a proto se hodí pro náročnější provozy.
Zaslepovací příruby
Slouží k uzavření konce potrubí nebo otvoru na zařízení. Hodí se pro dočasné i trvalé zaslepení nebo pro přípravu větve pro budoucí rozšíření.
Točivé příruby
Usnadňují montáž a sesazení otvorů s protikusem. Dávají smysl tam, kde je potřeba rychlejší montáž nebo častější rozpojování spoje.
Závitové příruby
Montují se bez svařování přes závit. Jsou vhodné tam, kde je svařování nevhodné, zbytečně složité nebo provozně omezené.
Jak vybírat správnou přírubu
Při výběru nerozhoduje jen cena. Důležité je posoudit, co má spoj dělat a v jakých podmínkách bude fungovat.
|
Kritérium |
Proč je důležité |
Jak ověřit |
|
Typ připojení |
Určuje montáž i servis |
Svařování vs. závit vs. zaslepení |
|
Norma a DN |
Musí sedět na protikus |
Zkontrolovat DIN/EN, rozměr, rozteč otvorů |
|
Tlaková třída PN |
Ovlivňuje provozní vhodnost |
Ověřit požadovaný tlak systému |
|
Materiál |
Rozhoduje o odolnosti |
Posoudit médium, vlhkost, chloridy, teplotu |
|
Funkce spoje |
Jiný typ pro napojení, jiný pro uzavření |
Rozlišit spojovací a zaslepovací přírubu |
|
Servis a montáž |
Ovlivňuje budoucí údržbu |
Zvážit četnost rozebírání a přístupnost |
Rychlé rozhodovací vodítko
- Pro běžné potrubní napojení bývá praktická plochá přivařovací příruba.
- Pro vyšší nároky na pevnost se častěji volí krková příruba.
- Pro uzavření větve je určena zaslepovací příruba.
- Pro snadnější montáž pomáhá točivá příruba.
- Bez svařování dává smysl závitová příruba.
Co znamenají normy a označení PN
Normy jako DIN nebo EN a tlakové stupně PN nejsou katalogový detail, ale základ kompatibility. Určují rozměry, počet a rozteč otvorů, dosedací plochy i tlakové zatížení.
Dvě příruby mohou vypadat podobně, ale pokud nesouhlasí norma, DN nebo PN, nemusí být spojitelné. Při výběru je proto vždy potřeba ověřit shodu s protikusem.

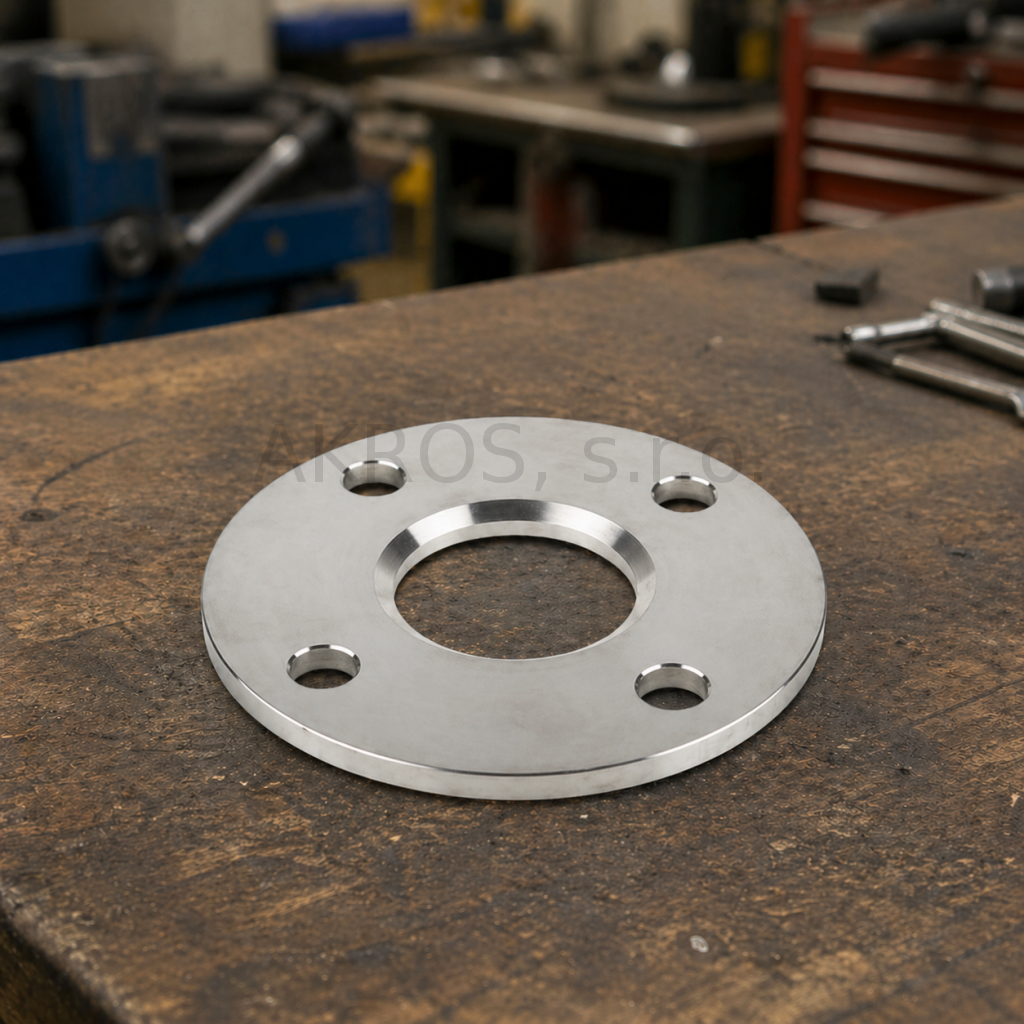

Kdy zvolit nerezovou přírubu
Nerezová příruba dává smysl tam, kde je důležitá korozní odolnost, stabilní povrch a delší životnost. Často se používá ve vodohospodářství, potravinářství, chemických provozech, ve vlhkém prostředí i ve venkovních aplikacích.
Běžně se řeší například tyto materiály:
- 1.4301 (AISI 304, běžně také označované jako A2 u spojovacího materiálu) pro standardní prostředí.
- 1.4404 (AISI 316L, běžně také označované jako A4 u spojovacího materiálu) při vyšším nároku na odolnost vůči agresivnějším médiím a chloridům.
- 1.4541 (AISI 321) a 1.4571 (AISI 316Ti) pro specifické provozní a teplotní podmínky.
Limity nerezu
Nerez není univerzálně nejlepší pro každou aplikaci. V chemicky náročném nebo teplém chloridovém prostředí je potřeba materiál ověřit podle konkrétního média, koncentrace a teploty. Nestačí mít jen nerezovou přírubu; vhodné musí být i těsnění, šrouby a protikus.
Kdy je lepší jiný typ spoje
Příruba není vždy nejlepší volba. Pokud spoj nebudete nikdy rozebírat a provoz to umožňuje, může být svařovaný spoj jednodušší, kompaktnější a levnější.
Alternativou bývá:
- svařovaný nerozebíratelný spoj
- závitové potrubní spojení bez příruby
- šroubení
- u některých provozů i rychloupínací nebo hygienické systémy
Vaše nejčastější otázky (FAQ)
Co je hlavní výhoda příruby oproti svaru?
Přírubu lze rozebrat, znovu utěsnit a servisovat bez destrukce spoje.
Kdy zvolit plochou přivařovací přírubu?
Když potřebujete standardní, funkční a běžně používané přírubové napojení.
Kdy dává smysl krková příruba?
Při vyšším tlakovém nebo teplotním namáhání a tam, kde je důležitější pevnost spoje.
K čemu slouží zaslepovací příruba?
K uzavření konce potrubí, větve nebo otvoru na zařízení.
Proč se používá točivá příruba?
Usnadňuje montáž a sesazení otvorů s protikusem.
Kdy se hodí závitová příruba?
Tam, kde nechcete nebo nemůžete svařovat.
Co znamená označení PN?
PN označuje tlakovou třídu a pomáhá určit vhodnost příruby pro daný provoz.
Stačí, když souhlasí jen průměr příruby?
Nestačí. Musí odpovídat i norma, rozteč otvorů, dosedací plocha a tlaková třída.
Kdy je vhodná nerezová příruba?
Ve vlhkém, korozně náročnějším nebo hygienicky citlivém prostředí.
Je nerez jediná nejlepší volba?
Ne. V některých chemických nebo chloridových prostředích má i nerez svá omezení.
Co je potřeba sladit kromě samotné příruby?
Také těsnění, šrouby, protikus a celkové provozní podmínky.
Kdy je lepší svařovaný spoj než příruba?
Když spoj nemusí být rozebíratelný a cílem je jednodušší a kompaktnější řešení.
