Clamp spojení je rychlospojovací systém pro spojování potrubí a armatur zejména v provozech, kde jsou klíčové hygiena, snadné čištění a rychlá údržba. Nejčastěji se používá v potravinářství, farmacii nebo chemickém průmyslu. V článku se podíváme na to, jak Clamp spojení funguje, z čeho se skládá a proč se stalo standardem právě v těchto oborech.
O jakém sortimentu se dnes budeme bavit?
Co se v článku dozvíte
- Co je Clamp spojení a z čeho se skládá
- Odkud pochází označení „clamp“
- Kde se Clamp spojení používá
- Jaké jsou výhody oproti jiným typům spojení
- Jaké materiály těsnění lze pro Clamp spojení použít
Co je to Clamp spojení
Spojení typu Clamp (česky často označované jako „svěrné spojení“) je rychlospojovací systém pro spojování dvou potrubních komponent, který lze sestavit i rozebrat bez použití nářadí. Jde o mechanicky jednoduchý a rozebíratelný systém, který však při správné instalaci zajišťuje vysokou těsnost a spolehlivost – i při použití v tlakových nebo sterilních aplikacích.
Clamp spojení tvoří tři základní prvky:

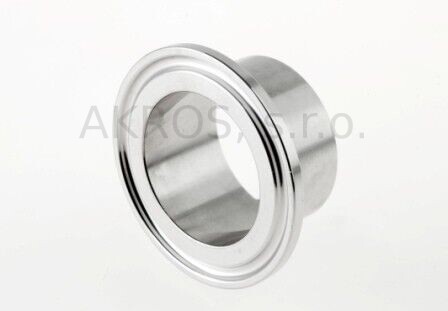

- Hrdla (Clamp konce) – dvě identická zakončení potrubí nebo armatur, která se přiloží proti sobě.
- Těsnění – mezi hrdla se vloží těsnění, které zajistí těsnost i při opakovaném rozebírání.
- Objímka (Clamp spona) – kovová objímka, která sevře obě hrdla k sobě a vytvoří přítlak na těsnění.
Výsledkem je spojení, které lze snadno rozebrat i sestavit ručně, bez použití nářadí. Přesto je spoj pevný, hygienický a odolný vůči tlaku i agresivnímu prostředí.
Odkud se vzalo označení „clamp“
Slovo „clamp“ pochází z angličtiny a znamená „svěrka“ nebo „přítlačný mechanismus“. Je to přesný popis funkce celého systému – jednotlivé komponenty se k sobě nepřivařují ani nezávitují, ale pouze sevřou pomocí objímky.
Clamp spojení se standardizuje podle normy DIN 32676, která určuje rozměry, tvary a kompatibilitu jednotlivých částí. To znamená, že komponenty různých výrobců jsou mezi sebou vzájemně kompatibilní, pokud dodržují danou normu – což je v praxi obrovská výhoda.
Kde se Clamp používá a proč
Clamp spojení je ideální pro aplikace, kde se klade důraz na čistotu, snadné čištění a možnost rychlé demontáže. Typicky se s ním setkáte v těchto oborech:
- Potravinářský průmysl – mlékárny, pivovary, vinařství, výroba nápojů
- Farmaceutický průmysl – laboratoře, výrobní linky pro léčiva, biotechnologie
- Chemický průmysl – přesné dávkovací systémy, laboratorní linky, hygienické prostředí
Proč právě zde? Clamp spoje umožňují:
- rychlou demontáž bez nářadí (např. při sanitaci zařízení)
- bezspárový a hladký průtok, což minimalizuje riziko usazování nečistot
- možnost sterilizace (i parou nebo CIP/SIP procesy)
- výměnu těsnění a kontrolu spoje během několika sekund
Jaké má Clamp výhody proti jiným typům spojení
Clamp systém vyniká ve srovnání s jinými způsoby spojování potrubí, jako jsou závitová spojení, příruby nebo svářené spoje. Hlavní výhody zahrnují:
Hygiena
Vnitřní prostor clampového spoje je hladký, bez závitů, spár a snadno čistitelný. To je zásadní u potravin, léčiv nebo citlivých chemikálií. Závitová nebo přírubová spojení bývají z hlediska čistitelnosti méně výhodná.
Rychlá montáž a demontáž
Clamp můžete rozebrat ručně, bez jakéhokoliv nářadí. V případech, kdy je potřeba časté čištění nebo výměna dílů, je to obrovská úspora času a nákladů.
Flexibilita
Díky normě DIN 32676 je možné kombinovat díly různých výrobců. V nabídce jsou kromě standardních hrdel také speciální varianty:
- zaslepovací hrdla
- hadicová hrdla
- hrdla s trubkovým závitem
- hrdla s integrovaným sklem (průhledítka)
Variabilita těsnění
Těsnění lze vybírat podle požadavků aplikace:
- EPDM – univerzální, odolné vůči vodě a páře
- Silikon (VMQ) – pružné, vhodné pro nízké teploty
- Viton (FKM) – chemicky odolné
- PTFE (teflon) – extrémně inertní, ideální pro agresivní látky
Kde Clamp vyniká nejvíce
Clamp je bezkonkurenční volba tam, kde jsou klíčové hygiena, bezpečnost a úspora času. V potravinářském nebo farmaceutickém provozu, kde probíhá pravidelná sanitace, je Clamp prakticky nezbytností. Umožňuje rychlou výměnu zařízení, ventilů nebo sond bez nutnosti odstávky celé linky.
Firmy také často používají Clamp spojení jako standard na vstupech a výstupech čerpadel, filtrů, nádob nebo senzorů – protože to zjednodušuje instalaci a servis.
Potřebujete poradit s výběrem Clamp spojení?
Clamp spojení je ideální volbou tam, kde záleží na hygieně, rychlé demontáži a flexibilitě systému. Pokud si nejste jistí výběrem těsnění, průměru nebo typu spony pro vaši aplikaci, ozvěte se nám – rádi poradíme.
FAQ
Co je Clamp spojení?
Clamp spojení (svěrné spojení) je rychlospojovací systém pro potrubní komponenty skládající se ze dvou hrdel, těsnění a kovové objímky. Umožňuje rychlé a hygienické spojení bez nářadí podle normy DIN 32676.
Jaké jsou hlavní části Clamp spojení?
Tři základní části: hrdla (Clamp konce), těsnění vložené mezi hrdla a kovová objímka (Clamp spona), která hrdla sevře a vytvoří přítlak na těsnění.
Jaká norma upravuje Clamp spojení?
Clamp spojení se standardizuje podle normy DIN 32676, která určuje rozměry, tvary a kompatibilitu jednotlivých částí. Komponenty různých výrobců jsou vzájemně kompatibilní, pokud dodržují tuto normu.
Kde se Clamp spojení používá?
Nejčastěji v potravinářství, farmacii, biotechnologiích a chemickém průmyslu. Hodí se všude tam, kde je důležité snadné čištění, pravidelná sanitace a rychlá demontáž potrubí.
Jaké těsnění zvolit pro Clamp spojení?
Závisí na médiu a podmínkách provozu. EPDM pro vodu a páru, silikon pro potravinářství a nízké teploty, Viton pro chemicky náročné prostředí, PTFE pro agresivní látky a extrémní podmínky.
Lze Clamp spojení používat v systémech CIP a SIP?
Ano, Clamp spoje se v takových systémech běžně používají, ale všechny součásti spoje včetně těsnění musí být vhodné pro konkrétní teplotu, médium a způsob čištění nebo sterilizace.
